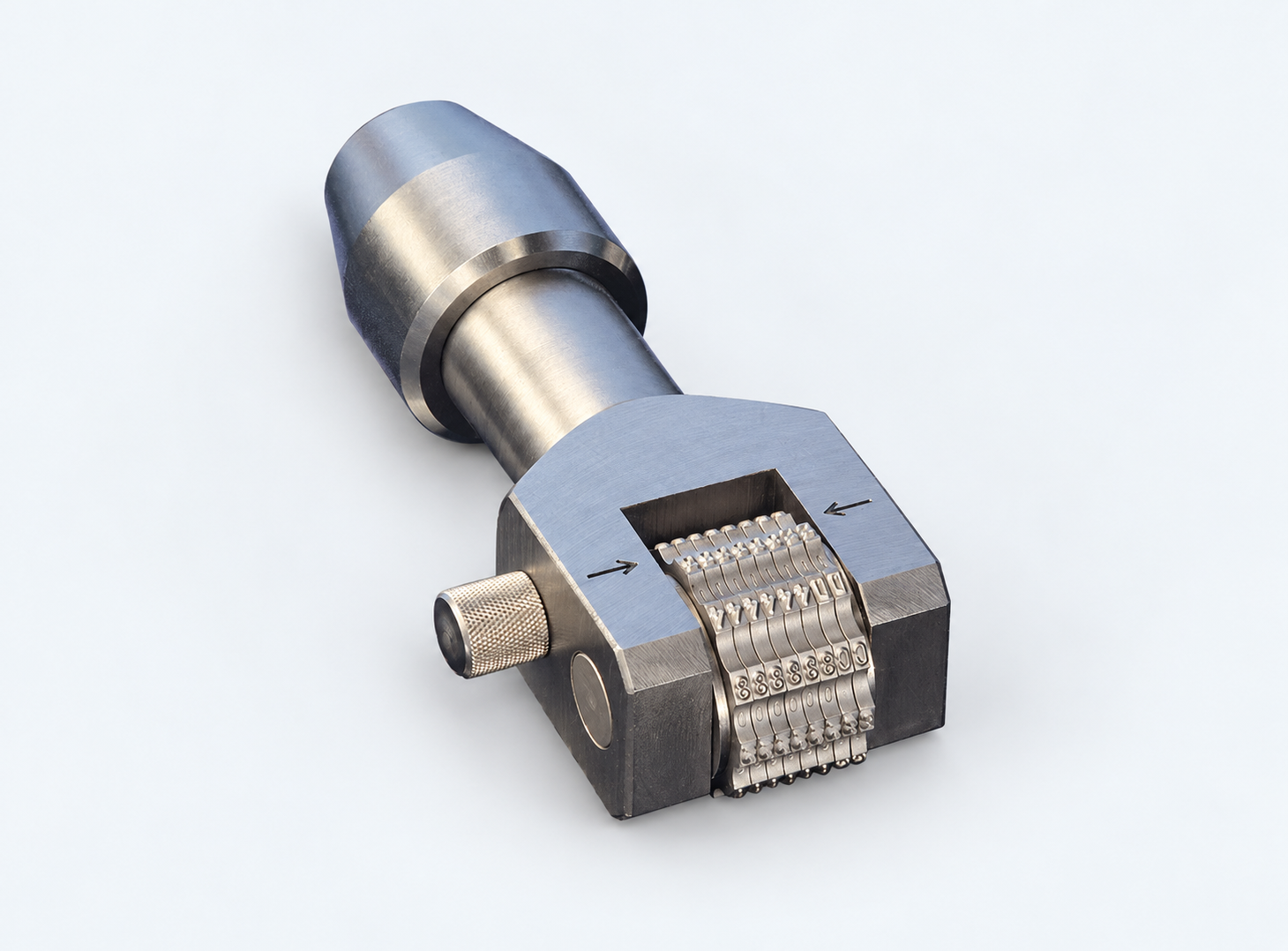

Schlagräderwerk
Robustes Handschlagprägewerk zum Einschlagen mehrstelliger Zahlen oder Kombinationen aus Ziffern und Buchstaben.
Ausführung: 11 Positionen je Rad; individuelle Zeichenbelegung nach Vorgabe.
Räderstempel und Räderwerke für industrielle Kennzeichnungen
Ein Räderstempel ist ein Stempelwerkzeug mit verstellbaren Zeichenrädern. Zahlen, Buchstaben oder Sonderzeichen werden eingestellt und dauerhaft in das Werkstück eingeprägt. So lassen sich Seriennummern, Chargen und Datumsangaben kennzeichnen, ohne einzelne Stempel wechseln zu müssen.
Menge Graviertechnik aus Solingen bietet Handschlagräderwerke und Maschinenräderwerke für unterschiedliche Kennzeichnungsaufgaben. Ausführung und Gravur richten sich nach Ihrer Anwendung.

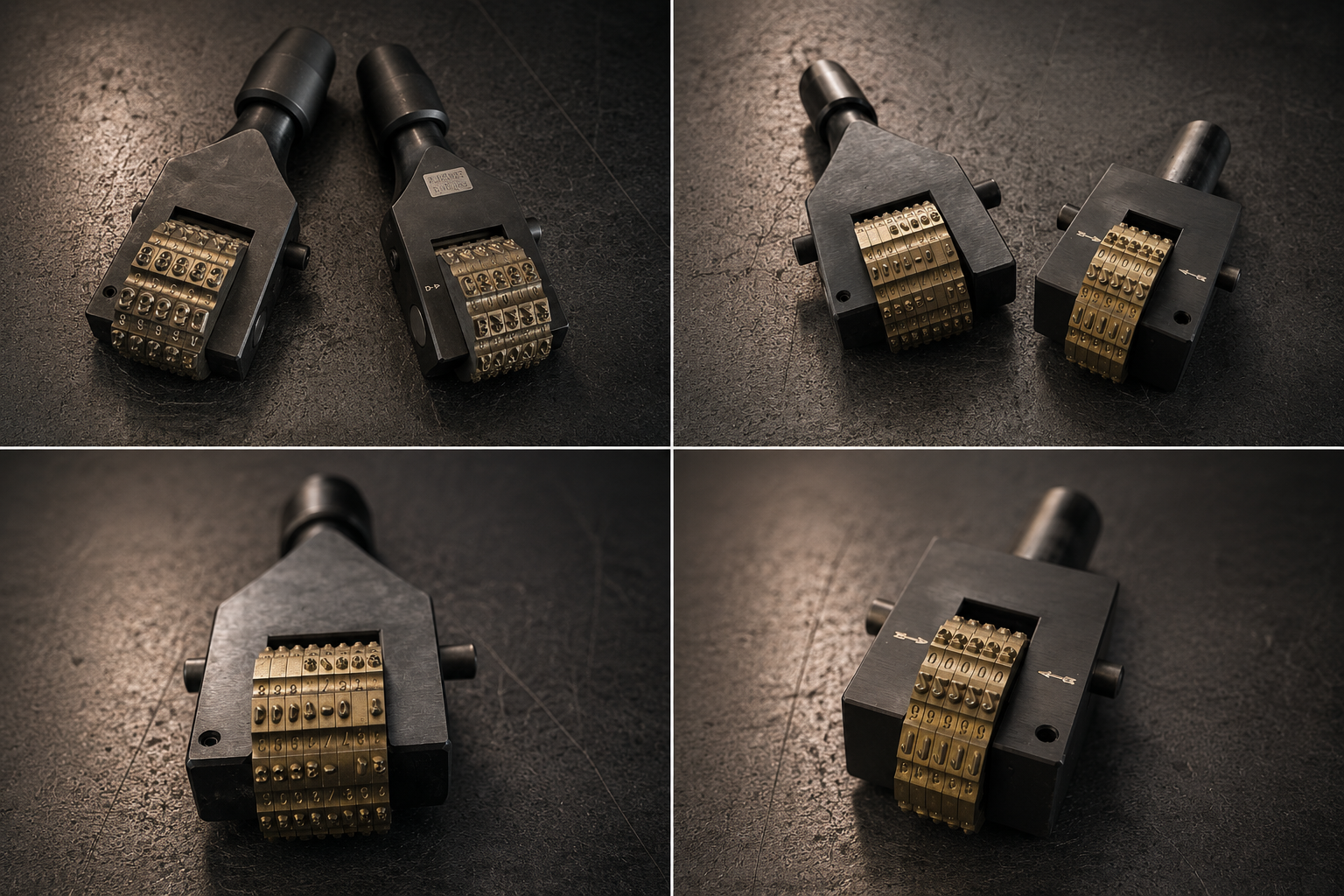

Handschlagräderwerke und kompakte Räderstempel
Ein Schlagräderwerk überträgt die eingestellte Zeichenkombination durch einen Hammerschlag. Diese Werkzeuge werden auch als Handschlagprägewerk oder Räderstempelapparat bezeichnet.

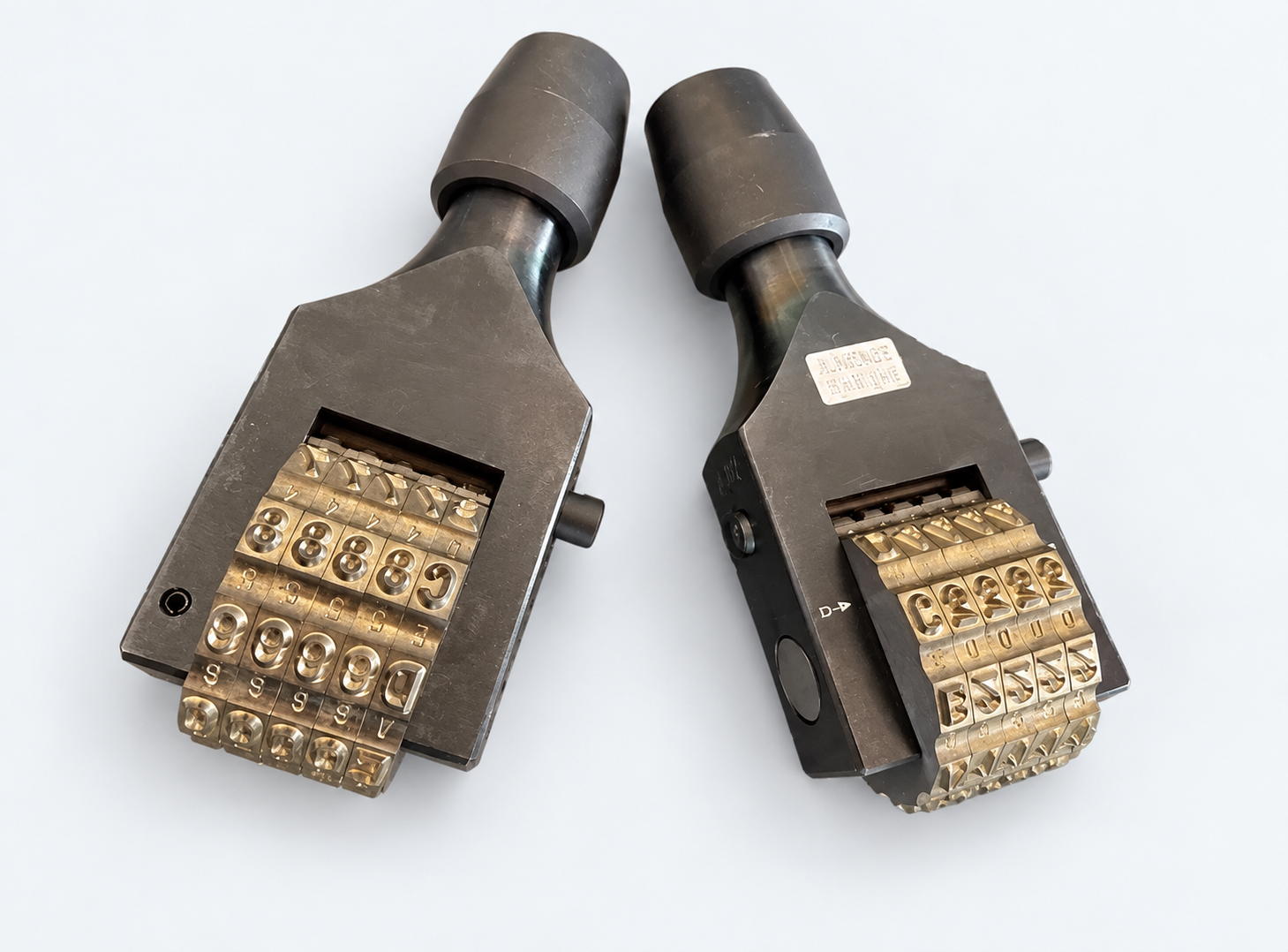

Brüniertes Handschlagräderwerk
Massive Ausführung mit brünierter Oberfläche für die manuelle Kennzeichnung. Die Zeichenräder werden passend zur gewünschten Zahlen- oder Buchstabenfolge belegt.
Ausführung: 11er-Teilung; Einsatz mit dem Hammer.

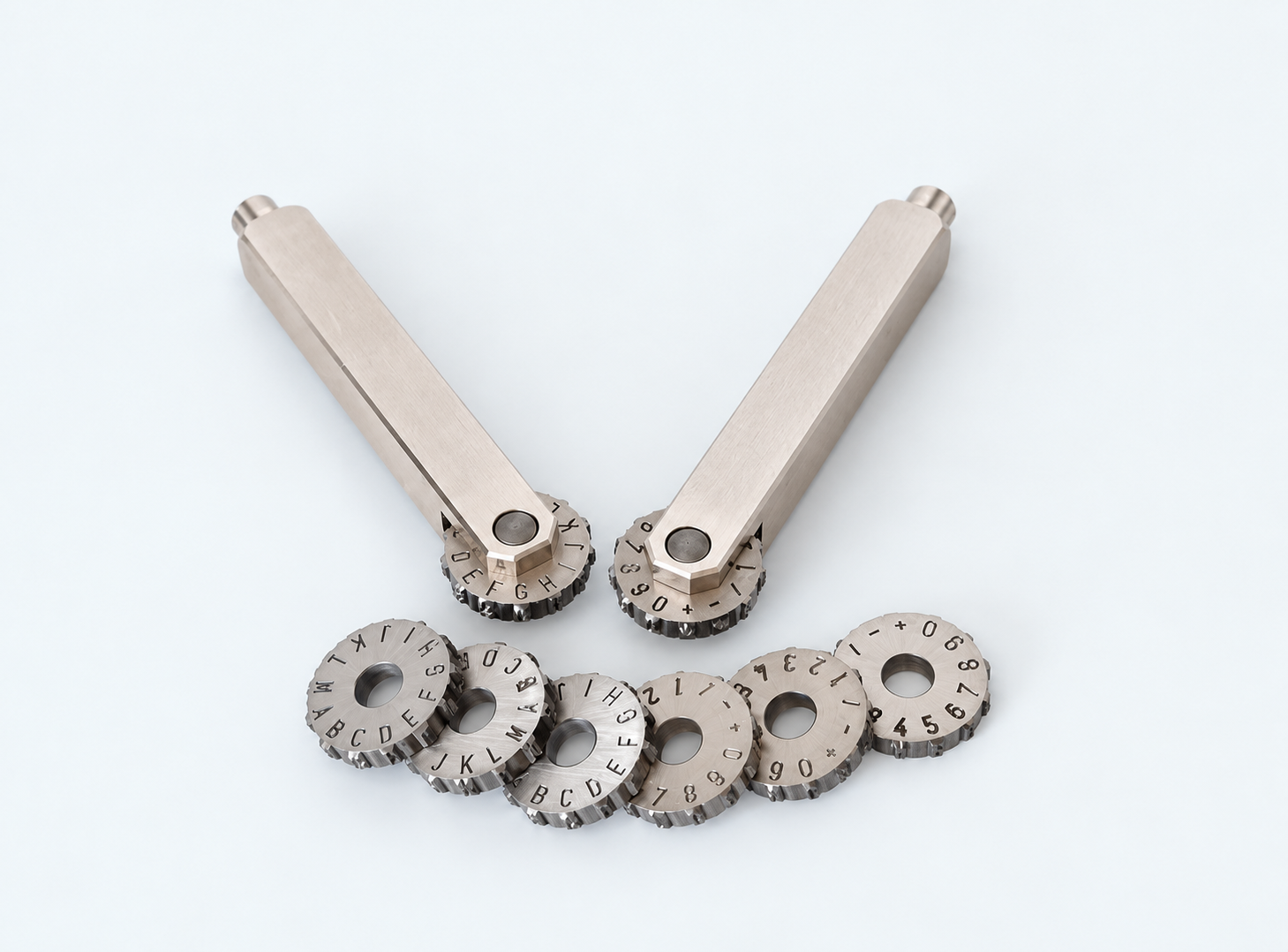

Schlagradstempel für Einzelzeichen
Kompaktes Schlagwerkzeug mit einem drehbaren Zeichenrad. Das gewünschte Zeichen wird ausgewählt und einzeln eingeschlagen.
Zeichen: Zahlen 0–9 oder Buchstaben A–Z, verteilt auf drei Schlagwerkzeuge.

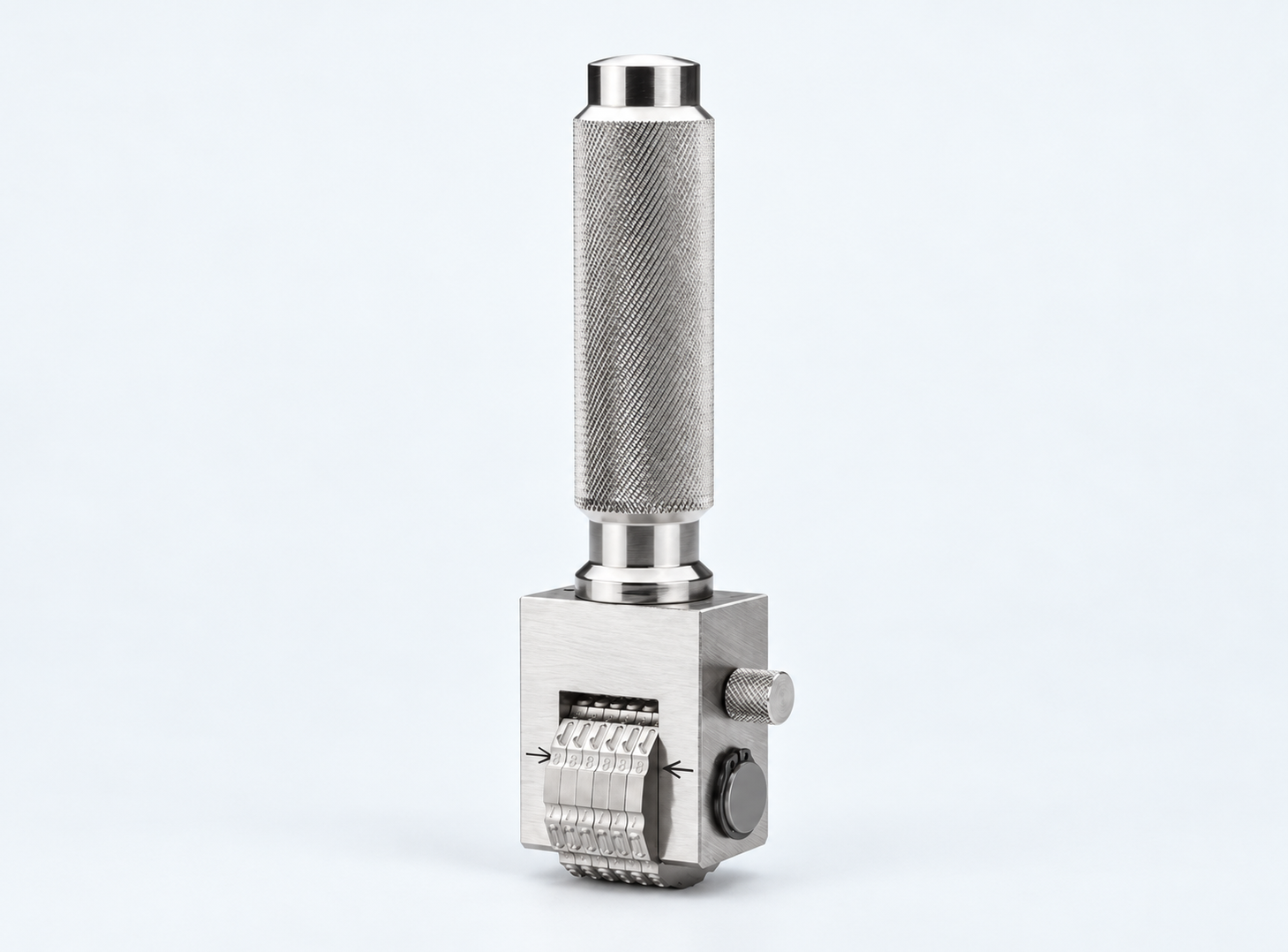

Mini-Marker / Kompakt-Räderwerk
Kleines Stempelwerkzeug für mehrstellige Zahlenkennzeichnungen. Je nach Ausführung mit Schlaggriff oder für den Einbau in eine Presse.
Zeichenräder: 6 Räder mit jeweils 0–9 und einer Leerstelle – insgesamt 11 Positionen je Rad.

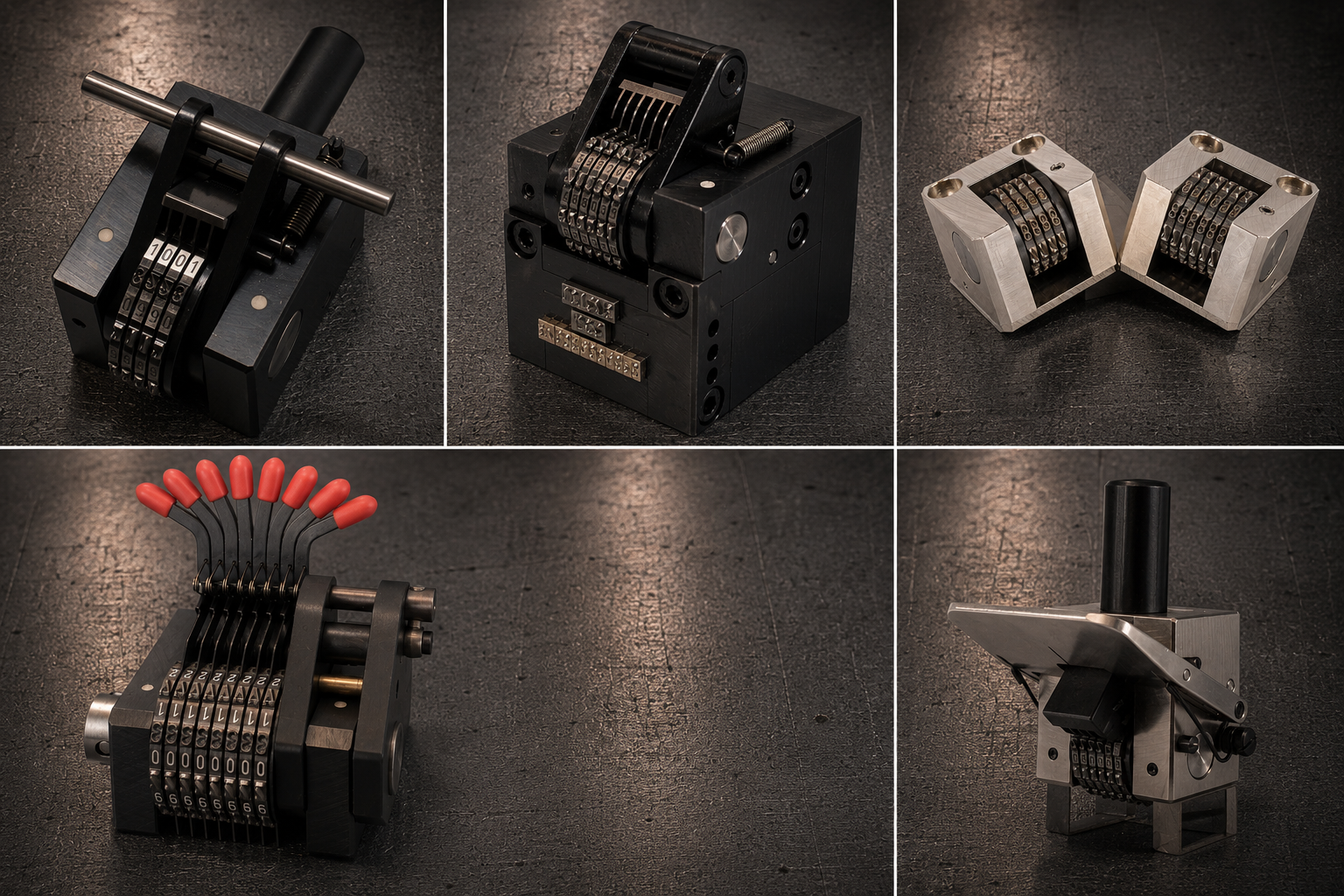

Maschinenräderwerke und Nummerierprägewerke
Maschinenräderwerke werden in Pressen oder Prägeeinrichtungen eingesetzt. Je nach Ausführung erfolgt die Einstellung von Hand, über Tasten oder automatisch durch den Pressenhub.

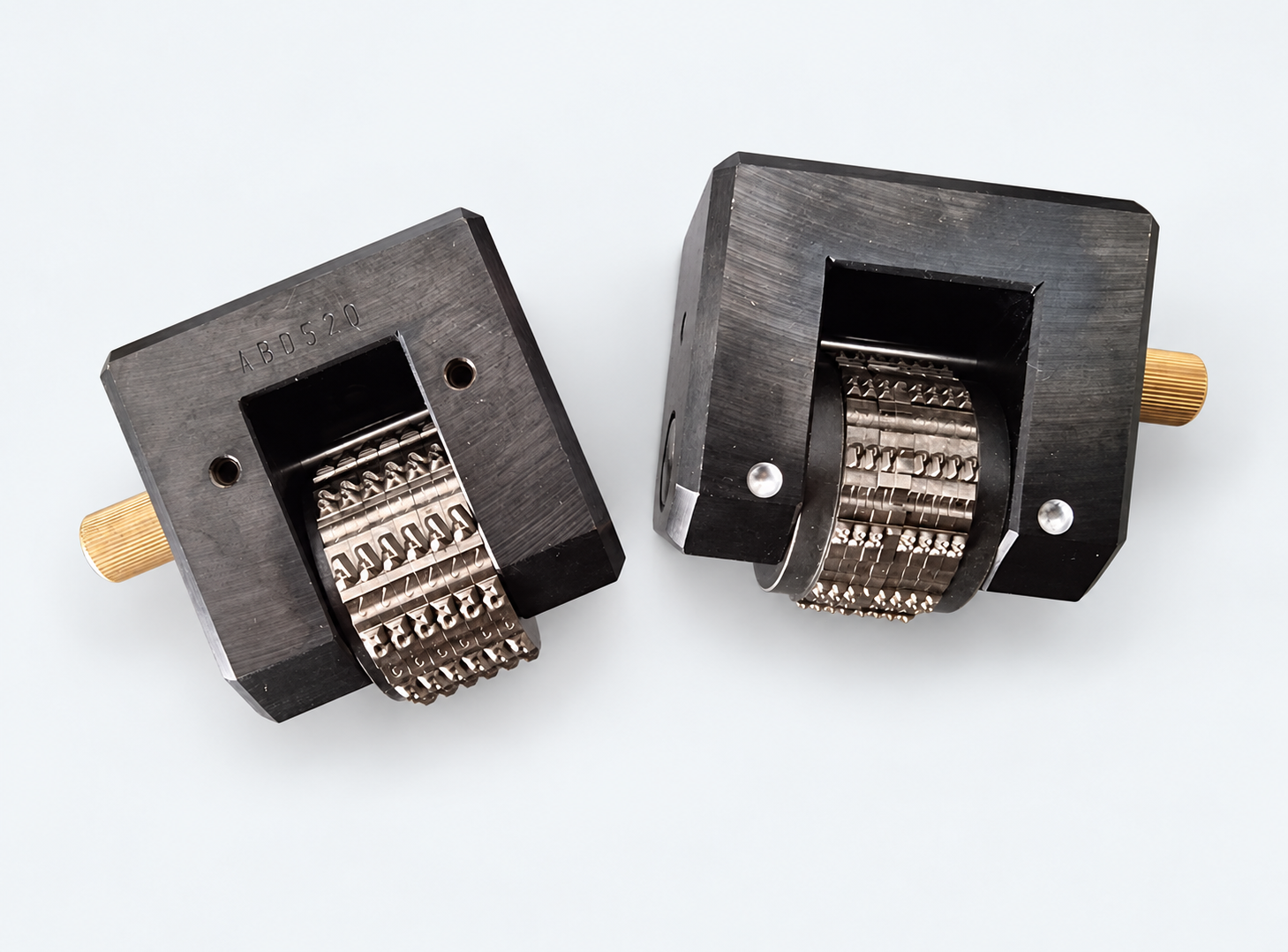

Stiftarretiertes Räderwerk
Zum Verstellen wird der Arretierungsstift gelöst. Nach dem Einstellen sichert er die Zeichenräder wieder in ihrer Position.
Ausführung: 11er-Teilung, standardmäßig 0–9 und Leerstelle. Sondergravuren und Aufnahmezapfen nach Kundenwunsch.

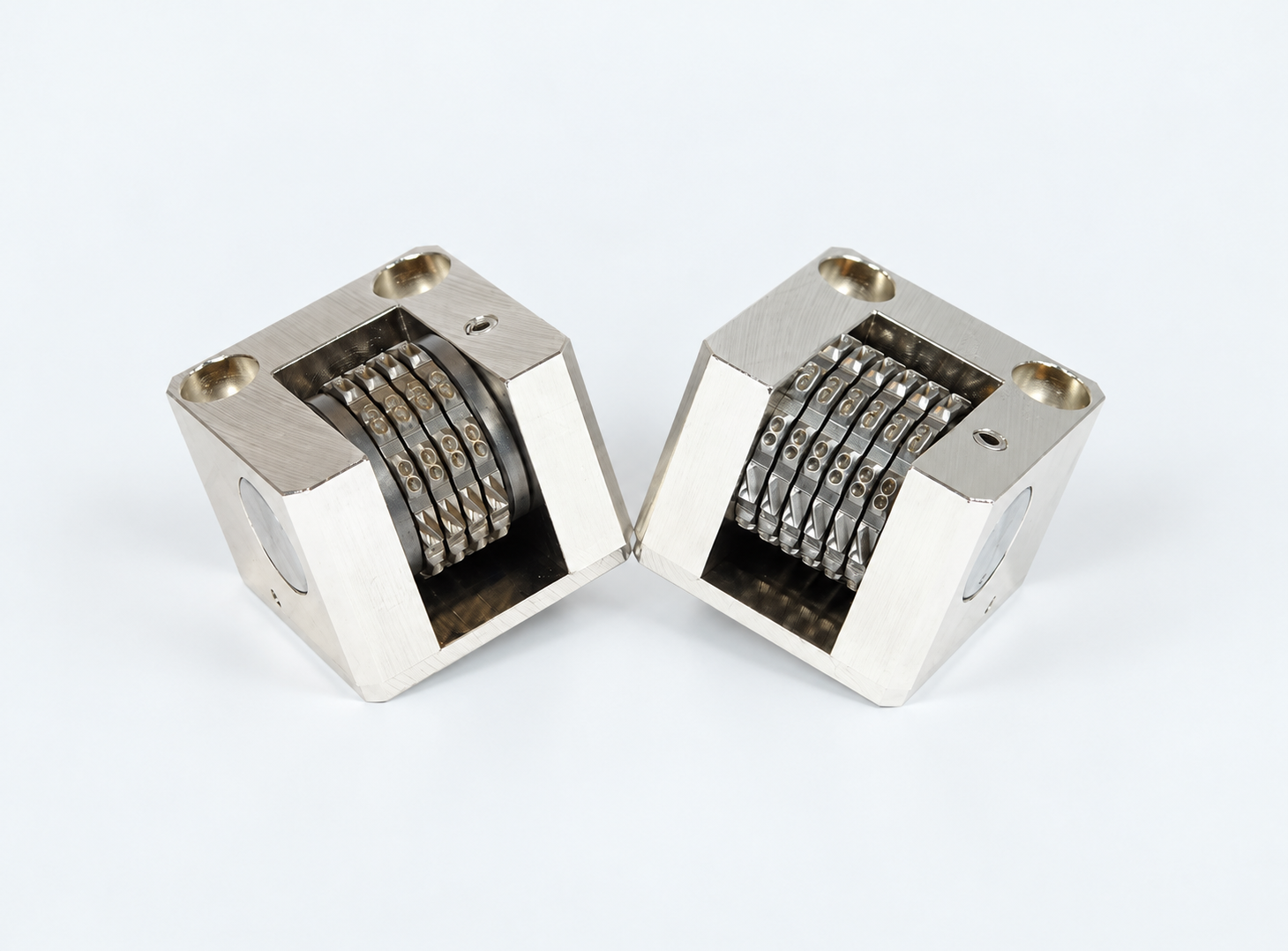

Handverstellbares Räderwerk
Federarretiertes Räderwerk für die maschinelle Prägung. Die Räder lassen sich vor- und rückwärts drehen, ohne einen Fixierstift herauszuziehen.
Einstellung: Federn halten die gewählte Position; Sichtzahlen erleichtern die Kontrolle.

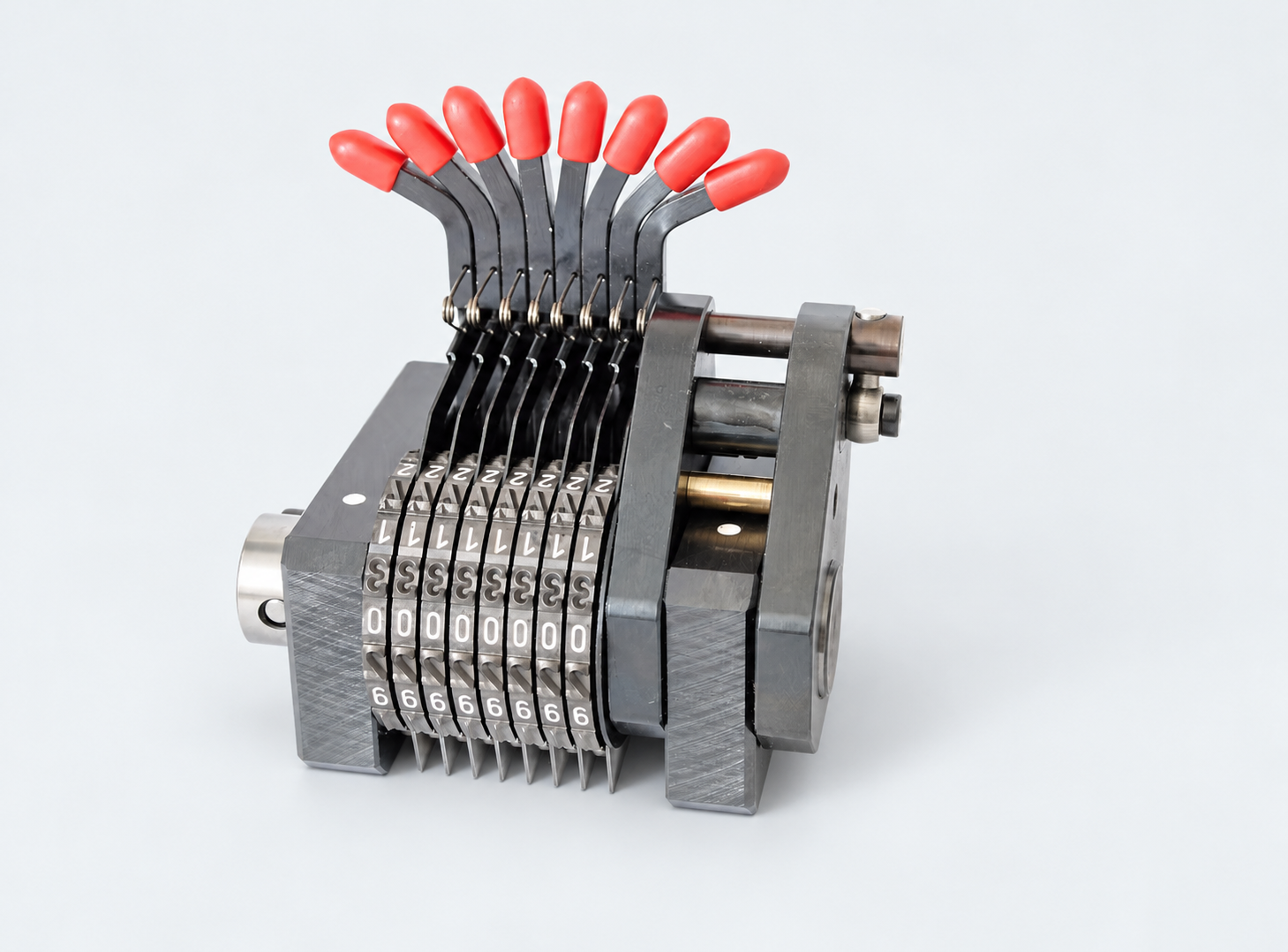

Tastenverstellbares Räderwerk
Jedes Zeichenrad besitzt einen eigenen Stellhebel. Durch Betätigen der jeweiligen Taste wird das Rad um eine Zeichenposition weitergeschaltet.
Anwendung: Für häufig wechselnde Zeichenkombinationen in Pressen und Prägeeinrichtungen.

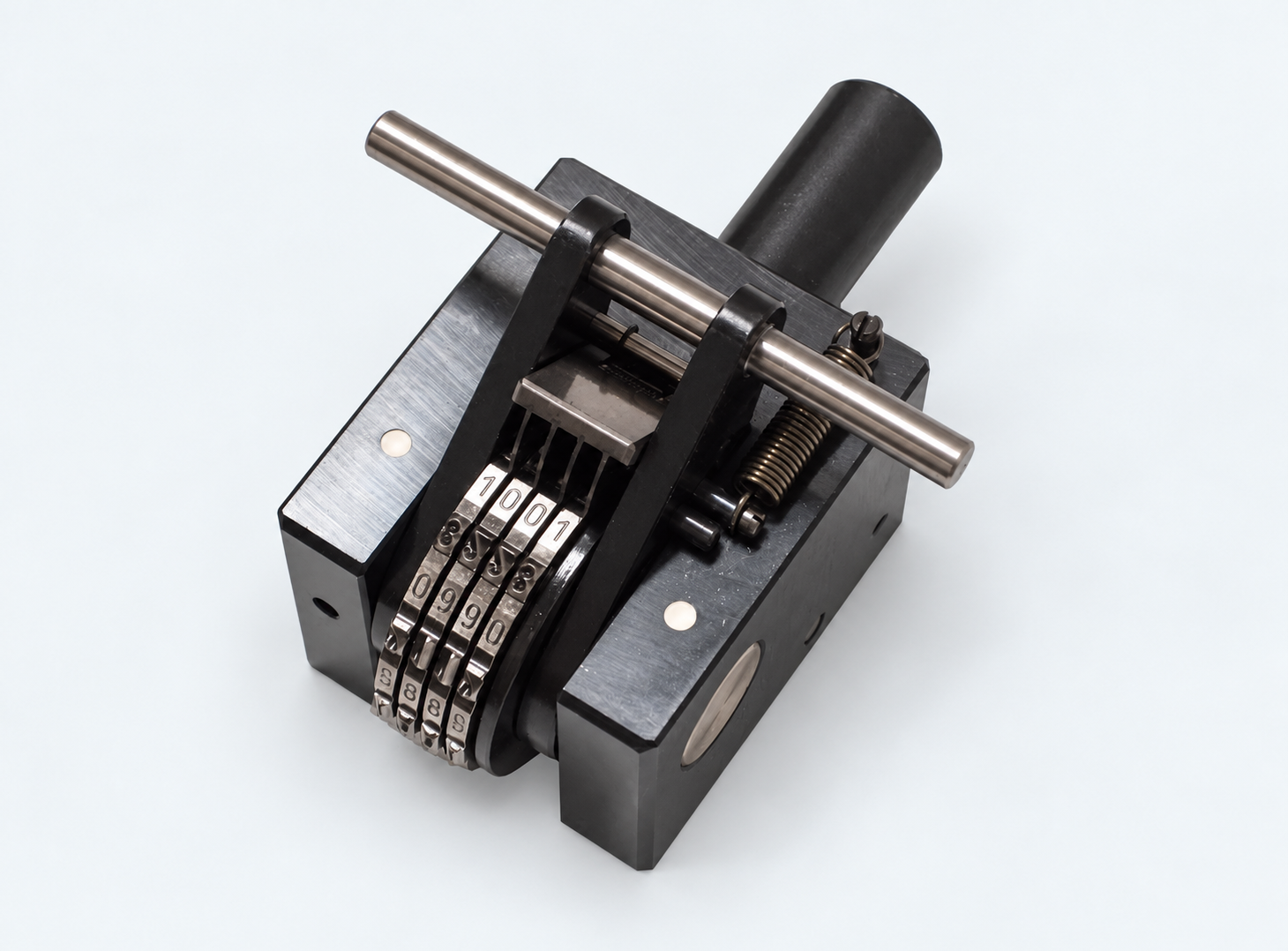

Automatisch schaltendes Räderwerk
Nummerierprägewerk für fortlaufende Kennzeichnungen. Die Anfangsnummer wird von Hand eingestellt; die Weiterschaltung erfolgt durch den Pressenhub.
Auslegung: Schrifthöhe und Stellenzahl passend zur Kennzeichnungsaufgabe.
Welches Räderwerk passt zu Ihrer Anwendung?
Einstellen oder fortlaufend nummerieren?
Manuell verstellbare Räderstempel behalten die eingestellte Zeichenfolge bis zur nächsten Änderung. Ein automatisch schaltendes Nummerierwerk stellt die Nummer beim vorgesehenen Schaltvorgang weiter.
Werkstoff und Aufnahme berücksichtigen
Entscheidend sind Werkstoff, Schrifthöhe, Stellenzahl und die gewünschte Prägetiefe. Bei Maschinenräderwerken kommen die Aufnahmeabmessungen und die verfügbare Presskraft hinzu.
Räderstempel und Stempelwerkzeuge anfragen
Nennen Sie uns die gewünschte Schrifthöhe, Stellenzahl, Zeichenbelegung und den zu kennzeichnenden Werkstoff. Geben Sie bitte an, ob Sie mit einem Hammer oder einer Presse arbeiten und ob die Nummer automatisch weitergeschaltet werden soll.
Für eine Maschinenaufnahme helfen eine Zeichnung, die Zapfenmaße oder ein Foto des vorhandenen Werkzeugs. Wir prüfen die passende Ausführung für Ihre Anwendung.
